規格部品トレー

規格部品トレーとは、あらかじめ標準化された寸法・形状で量産されている部品用トレーの総称です。新たに金型を設計・製作する必要がなく、既製品をそのまま流用できるため、初期費用や立ち上げ時間を大幅に削減できます。

さらに、規格化された外形・深さ・ポケットピッチは国内外の通い箱・段ボール・自動倉庫とも互換性が高く、工程間搬送や海外輸送、長期保管など多様なシーンで“すぐ使える”ことが大きなメリットです。

規格トレーとは

規格トレーは、業界標準またはメーカー独自のサイズチャートに従って製品化された汎用トレーです。専用トレーと異なり、外寸やポケットレイアウトがあらかじめ決まっているため、複数の部品やラインで共通利用しやすいのが特徴です。

例えばA4・A5外寸や300×400 mmといった標準外形、ポケット深さ5 mm刻み、角R共通などを規格化することで、棚やパレットの占有スペースを最小化しつつ運用を単純化します。

結果として、サプライチェーン全体でトレー在庫を共有でき、段取り替えや型替えの時間ロスも抑えられます。

規格トレーと特注トレーの違い

• 規格トレー：
  既存の金型とシート厚を使用するため、見積り～量産までが最短数日。1枚単価は量産効果で安価ですが、ポケットサイズや形状は選択肢の範囲内に限られ、完全フィットは難しい場合があります。
• 特注トレー：
  製品・工程専用に設計するためフィッティング精度が高く、自動組み付け・ロボットピックアップにも最適化可能。初期費用として金型代が発生し、試作～量産検証に数週間～1 か月程度要しますが、繰返し数量が多い場合や高度な静電・耐熱・洗浄要件がある場合に有利です。

規格トレーが選ばれる理由

1. 即納性：
   在庫品をそのまま出荷でき、工場のライン立ち上げや緊急開発試作など“明日欲しい”ニーズにも対応します。
2. コストメリット：
   金型費0円で導入でき、ロット100枚程度でも単価が抑えられるため、試験導入や短期プロジェクトでも採算が合わせやすい。
3. 共通運用：
   社内の複数部署、協力会社、海外工場との間でトレーを共通語のように使えるため、説明工数や品種管理が激減します。
4. 規格箱との適合：
   A式段ボールやKLT(欧州規格通函)とのマッチングが良く、梱包・出荷まで一気通貫で運用フローを構築できます。
5. 環境負荷低減：
   共通化によりトレーのリユース率が上がり、廃棄量・CO₂排出量の低減にも寄与します。

規格トレーの選定ポイント

• サイズ：
  部品寸法＋クリアランスを満たすポケットサイズと、通い箱内寸を満たす外形サイズをバランスよく選択します。重ね代・スタックピッチも忘れず確認しましょう。
• 素材：
  帯電防止PETは透明性と寸法安定性が高く工程内検査向き、導電性PSは0.1 ～ 1 MΩ/□の表面抵抗値でIC搬送に適合、耐熱PPは120 °C対応でリフロー後の搬送にも使えます。
• 用途：
  工程内搬送か海外出荷か、ロボットハンドリングか人手ピックかで必要な剛性・ガイドリブ形状・エッジ設計が変わります。目的を明確にしてから選型を行いましょう。
• 繰返し使用回数：
  使い捨て前提なら0.5 mmシートで軽量化、リターナブル前提なら2 mm厚で耐久性を重視するといった具合に、LCA(ライフサイクルアセスメント)視点で選ぶことが重要です。
• 追加加工：
  バーコードや2Dコード、RFIDタグ挿入、蓋・緩衝材セットアップなど後加工オプションがあるかも確認しましょう。

よくある規格部品トレーの仕様

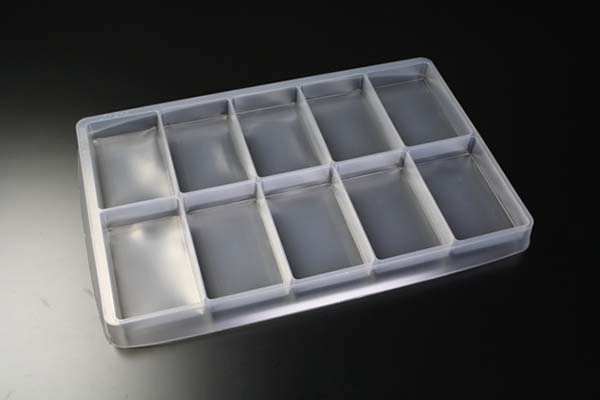

下記は代表的な規格トレーの一例です。浅型フラットタイプはSMDテーピング部品やフレーム付半導体ウェハの並べ替えに適し、深型タイプはリレー・ソレノイド・モータなど高さのあるメカ部品に適合します。

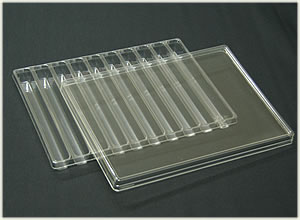

蓋付きタイプは光学レンズやHDDメディアなど超クリーン搬送に重宝され、積み重ねても粉塵侵入や荷重変形を抑えられます。

T規格

引用元：ロジカルアイ公式HP（https://www.logical-eye.co.jp/work/tray/）

このT規格の浅型トレーは、ポケットの深さが10mmで設計されており、チップ抵抗やLED、ピンヘッダといった小型・薄型の電子部品の管理や搬送に適しています。

外寸サイズはA4など既定の規格に準拠しているため、通い箱や自動組立ラインとの親和性も高く、短納期・低コストで導入可能です。

引用元：ロジカルアイ公式HP（https://www.logical-eye.co.jp/work/tray/）

T規格の中でも深さ25mmの本製品は、リレーやTO-CANパッケージ、コイルなど、高さのある中量物部品の収納・保管に適したトレーです。

ポケット形状は部品形状に配慮した角型仕様で、帯電防止・導電性素材の選択も可能。複数工程や輸送時の安定性にも優れています。

規格/汎用トレー

引用元：シーエステック公式HP（https://www.cstec-jp.com/tray/standard/index.html）

シーエステックの蓋付き・スタック型トレーは、レンズユニットやハードディスクスピンドルなど、異物混入を防ぎたい精密部品の搬送・保管に適しています。

積み重ね時の安定性と密閉性を両立しており、クリーンルームや輸送時のダメージ防止にも高い効果を発揮します。即納可能な汎用規格として展開されています。

規格トレーを扱うメーカー一覧

ジャパン・プラス株式会社

引用元：ジャパン・プラス株式会社（https://www.j-p.co.jp/）

同社はA4・A5基準で約200型番の規格トレーを常備し、帯電防止材・導電材をシート在庫として保有。15台以上の真空成形機と24 時間生産体制により、在庫外サイズも3 ～ 5 営業日で追加成形できます。

コストシミュレーションや最適外装箱の提案もセットで行い、部品搬送の総コストをトータルで削減するコンサルティング型メーカーです。

納入実績

• 自動車電子ユニットメーカーへの工程内搬送用トレー
• 半導体後工程ラインへの帯電防止トレー

会社情報

株式会社ロジカルアイ

引用元：引用元：株式会社ロジカルアイ（http://www.logical-eye.co.jp/）

ロジカルアイはLTシリーズをはじめ、Oシリーズ・Kシリーズなど厚み別に50型番以上の標準ラインアップを提供。独自の「ピンポイントリブ」技術でポケット底面を最小接触に抑え、はんだボールやダストの付着リスクを低減します。

蓋付きタイプは高剛性フランジ一体成形で、30 kg荷重でも変形しにくい点が評価されています。
